NDT adalah pemeriksaan material atau komponen tanpa merusak fungsi yang direncanakan, untuk memperoleh informasi tentang kondisi atau ketidaksempurnaannya. NDT merupakan singkatan dari non-destructive testing, dalam bahasa Indonesia disebut uji tak merusak. Metode yang banyak digunakan meliputi VT, PT, MT, UT, RT, dan ET.
NDT dipakai pada fabrikasi, pemasangan, perawatan, dan pemeriksaan saat peralatan beroperasi sesuai kondisi pengujiannya. Contohnya adalah pemeriksaan sambungan las dan pengukuran ketebalan dinding. Hasilnya membantu keputusan teknis, tetapi satu metode tidak dapat mendeteksi seluruh jenis masalah pada semua material.
Perbedaan NDT dan pengujian merusak
Pada uji tarik atau uji tekuk, benda uji menerima pembebanan yang mengubah atau merusak spesimen untuk menilai sifat tertentu. Pada NDT, pemeriksa berusaha mendapatkan informasi tanpa merusak kegunaan komponen. Ini memungkinkan komponen produksi diperiksa, bukan hanya contoh potongan material.
Istilah “tak merusak” tidak berarti pelaksanaannya bebas bahaya atau persiapan. Komponen mungkin perlu dihentikan, dibersihkan, dibuka aksesnya, atau diisolasi. Radiografi memerlukan pengendalian radiasi, sedangkan pemeriksaan lain tetap memiliki bahaya bahan kimia, listrik, atau akses kerja.

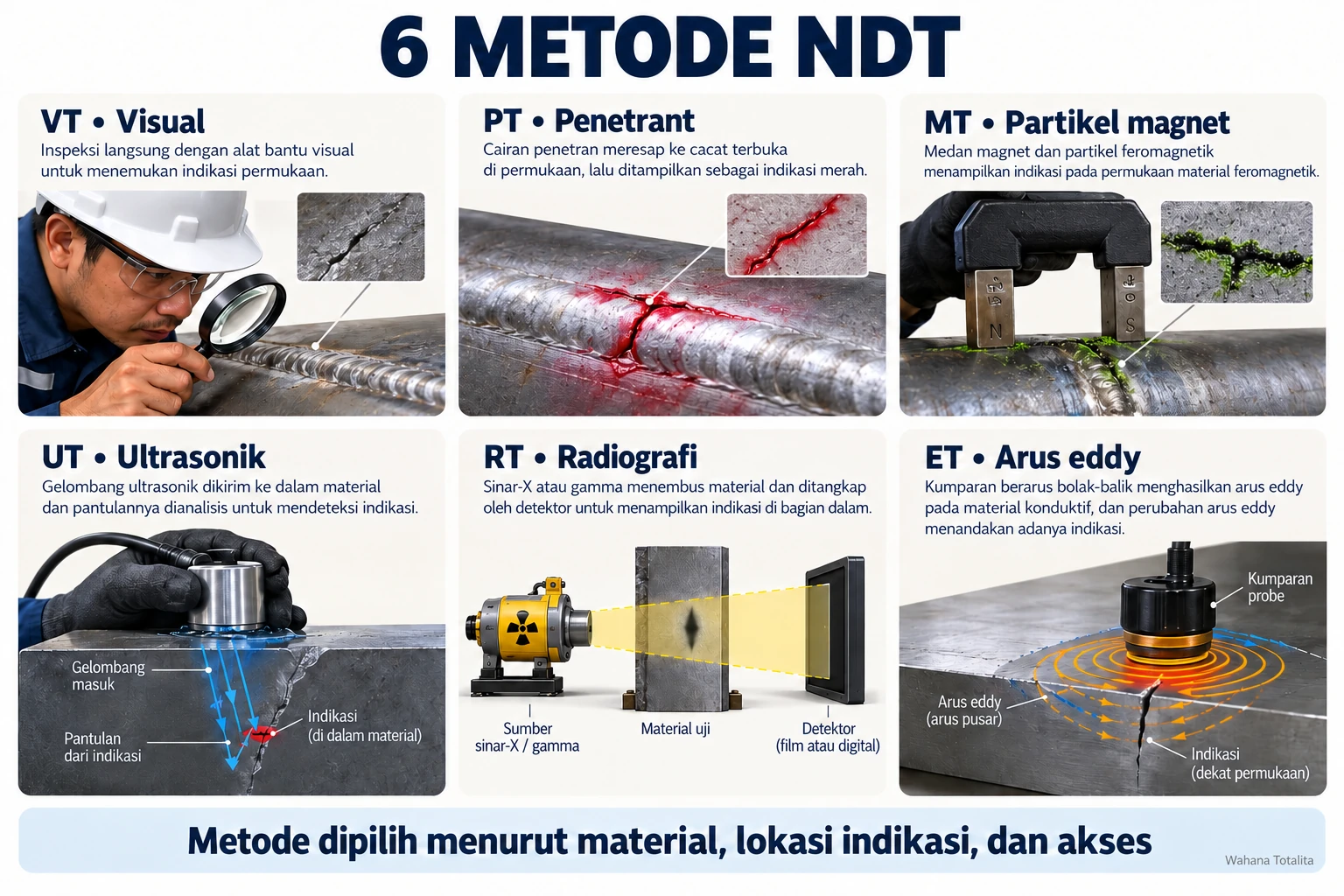

Tabel jenis metode NDT
| Metode | Prinsip dan contoh penggunaan | Batas penting |
|---|---|---|
| VT — Visual Testing | Pengamatan langsung atau dengan alat bantu; profil las, kondisi permukaan, korosi terlihat. | Memerlukan akses, pencahayaan, dan kemampuan mengamati area yang diperiksa. |
| PT — Liquid Penetrant Testing | Cairan penetrant membantu menampilkan diskontinuitas yang terbuka di permukaan. | Tidak menemukan cacat tertutup di dalam; permukaan berpori dapat menyulitkan. |
| MT — Magnetic Particle Testing | Medan magnet dan partikel membantu menemukan indikasi permukaan serta dekat permukaan. | Terbatas pada material feromagnetik dan dipengaruhi arah medan terhadap indikasi. |
| UT — Ultrasonic Testing | Gelombang suara frekuensi tinggi untuk ketebalan dan pemeriksaan internal sesuai teknik. | Dipengaruhi geometri, material, orientasi indikasi, permukaan, dan pengaturan alat. |
| RT — Radiographic Testing | Sinar-X atau gamma menghasilkan citra variasi penyerapan pada komponen. | Memerlukan pengendalian radiasi dan akses/geometri; tidak semua orientasi cacat sama mudah terlihat. |
| ET — Eddy Current Testing | Induksi elektromagnetik untuk pemeriksaan bahan konduktif. | Dipengaruhi konduktivitas, permeabilitas, geometri, dan jarak probe. |
Kapan memilih PT dan kapan memilih MT?
Untuk mencari retak yang terbuka pada permukaan material tidak berpori, PT dapat menjadi pilihan bila prosedurnya sesuai. MT membutuhkan material feromagnetik, sehingga bukan pilihan umum untuk aluminium. Pada baja yang sesuai, MT dapat membantu melihat indikasi permukaan dan dekat permukaan dengan teknik magnetisasi yang tepat.
Kebersihan permukaan, waktu proses, kondisi pencahayaan, dan bahan pemeriksaan berpengaruh pada hasil PT. Pada MT, arah magnetisasi harus direncanakan agar tidak melewatkan orientasi indikasi. Keduanya membutuhkan prosedur dan interpretasi, bukan sekadar menyemprot cairan atau menabur partikel.
UT dan RT: keduanya internal, tetapi tidak identik
UT memanfaatkan respons gelombang suara. Teknik pengukuran ketebalan berbeda dari teknik pemeriksaan cacat sambungan. Pilihan probe, sudut, frekuensi, kalibrasi, dan cakupan pemindaian harus sesuai tujuan. Teknik lanjutan seperti PAUT atau TOFD memiliki kebutuhan prosedur serta evaluasi tersendiri.
RT menghasilkan citra dengan radiasi pengion. Perbedaan ketebalan dan kondisi material memengaruhi citra, sementara arah penyinaran berpengaruh pada kemampuan menampilkan ketidaksempurnaan. Pengendalian area radiasi harus direncanakan sebelum pekerjaan; orang lain tidak boleh memasuki batas pengamanan.
Cara memilih metode NDT untuk pekerjaan
- Tentukan masalah: retak permukaan, ketidaksempurnaan internal, penipisan, atau kondisi lain.
- Identifikasi material, ketebalan, geometri, pelapis, suhu, dan akses ke komponen.
- Baca gambar, kode, spesifikasi, serta cakupan pemeriksaan yang diwajibkan.
- Pilih prosedur, teknik, alat, dan personel yang memenuhi kebutuhan metode.
- Tentukan kriteria penerimaan sebelum pemeriksaan, kemudian pastikan hasil dapat ditelusuri.
Contoh: dugaan retak permukaan pada bracket baja tidak otomatis memerlukan radiografi. Sebaliknya, VT yang bersih tidak cukup untuk menyatakan seluruh volume sambungan bebas cacat las internal. Pemilihan sebaiknya dimulai dari mekanisme kerusakan dan persyaratan, bukan dari metode yang kebetulan tersedia.
Apa isi laporan NDT yang perlu diperiksa?
- Identitas benda, nomor sambungan atau lokasi, dan area yang benar-benar diperiksa.
- Metode, teknik, prosedur, alat, dan referensi pengaturan atau kalibrasi yang relevan.
- Kondisi permukaan dan keterbatasan akses atau cakupan.
- Indikasi yang ditemukan beserta lokasi dan ukuran yang dapat dievaluasi.
- Kriteria penerimaan, hasil evaluasi, tanggal, dan identitas personel sesuai tanggung jawabnya.
Kalimat “hasil baik” tanpa identitas area dan kriteria sulit dipakai untuk menilai kondisi komponen. “Tidak ditemukan indikasi yang dapat dilaporkan” juga tidak sama dengan jaminan tidak ada cacat sama sekali; hasil berlaku dalam kemampuan metode, teknik, dan cakupan pemeriksaan.
Kompetensi inspector dan pelaksana NDT
Personel perlu memiliki kualifikasi serta otorisasi sesuai metode, teknik, tingkat, dan skema yang dipersyaratkan. Pelatihan Welding Inspector Comprehensive relevan untuk memahami hubungan pemeriksaan dengan mutu sambungan, tetapi kompetensi welding inspector tidak otomatis menjadi kewenangan seluruh metode NDT. Cocokkan kebutuhan personel dengan pekerjaan dan sertifikasi metode yang diminta.
